Penjelasan

Pada proyek kali ini kita akan menggunakan PWM (Pulse Width Modulation) untuk mengatur kecerahan LED.

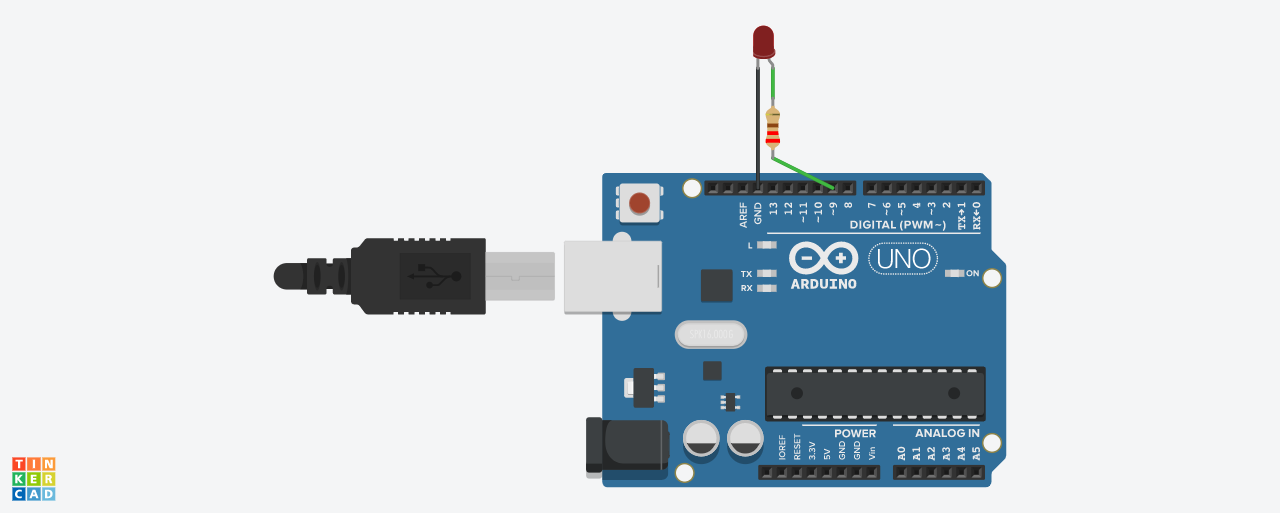

Skematik Rangkaian

Skematik Rangkaian

Komponen

  • Arduino
  • Resistor 220 Ohm atau bebas maksimal 1k Ohm
  • LED

Program

int pwm = 0;

void setup(){
  pinMode(9, OUTPUT);
}

void loop(){
  for(pwm = 0; pwm <= 255; pwm += 5){
    analogWrite(9,pwm);
    delay(30);
  }

  for(pwm = 255; pwm >= 0; pwm -= 5){
    analogWrite(9,pwm);
    delay(30);
  }
}

Sekian dan terima kasih. Semoga dapat membantu.
